Mercedes-Benz und der Wunder-Wankel

Erstellt am 8. August 2025

Leselänge 10min

Text:

Karl Ludvigsen

Fotos:

Archiv Karl Ludvigsen

28 12 4

Daimler-Benz schuf Platz für ein eigenes Team zum Entwerfen, Bauen und Testen verschiedener Wankel-Typen. Im Vordergrund liegen Teile verschiedener Baureihen

Eingeloggt sehen Sie mehr Bilder grösser.

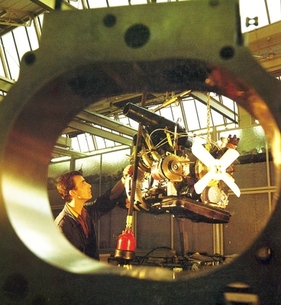

Fotograf Julius Weitmann setzte ein Wankel-Rotorgehäuse wirkungsvoll vor einem kompletten Motor in Szene

Eingeloggt sehen Sie mehr Bilder grösser.

Felix Wankel begann mit flachen Drehschiebern für Motoren. Dieser Mercedes-Benz Typ 612 V-12 nutzte diese, wie die plane Zylinderkopfoberfläche verrät. Die Arbeiten endeten 1942

Eingeloggt sehen Sie mehr Bilder grösser.

Im Februar 1957 konnte Felix Wankel den Rotor seines ersten erfolgreichen „Wankelmotors“ präsentieren – hier rotierten Rotor und Gehäuse

Eingeloggt sehen Sie mehr Bilder grösser.

Beim ersten Wankel drehten sowohl der rote Rotor als auch sein Gehäuse. Der Motor drehte sanft bis 12'000/min, war jedoch schwierig mit Zündung und Kraftstoff zu versorgen

Eingeloggt sehen Sie mehr Bilder grösser.

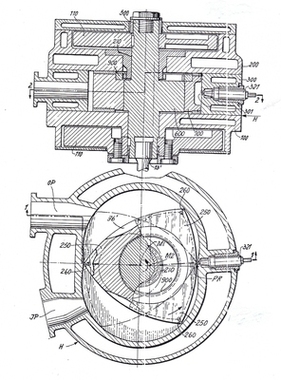

NSU-Chefingenieur Walter Froede hatte die Eingebung, Wankels Prinzip umzudrehen: mit feststehendem Gehäuse. Dieses Patent schützte die geniale Konstruktion

Eingeloggt sehen Sie mehr Bilder grösser.

Schwer zu beschreiben: Die Wankel-Drehbewegung – hier gegen den Uhrzeigersinn – verarbeitete stets drei Zustände gleichzeitig, die alle berücksichtigt werden mussten

Eingeloggt sehen Sie mehr Bilder grösser.

Julius Weitmann porträtierte auch Wolf-Dieter Bensinger beim Begutachten eines Rotors. Bensinger war fest entschlossen, den Wankel zur Serienreife zu führen

Eingeloggt sehen Sie mehr Bilder grösser.

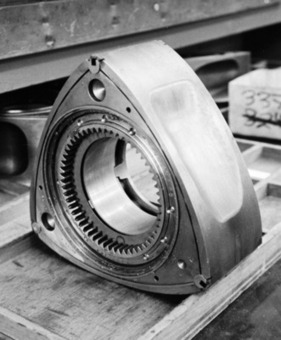

Der intern geschmierte und gekühlte Daimler-Benz-Rotor trug ein Zahnrad, das exzentrisch um ein kleineres feststehendes Zahnrad kreiste

Eingeloggt sehen Sie mehr Bilder grösser.

Sechs Wankel-Rotoren nebeneinander zeigen die erprobten Varianten der Taschen in ihren Stirnflächen – auf der Suche nach der effizientesten Form

Eingeloggt sehen Sie mehr Bilder grösser.

Heinz Lamm, Betreuer der erfolgreichen Mercedes-Benz Sport- und Rennmotoren der 1950er, leitete in den 1960ern auch Stuttgarts Wankel-Programm

Eingeloggt sehen Sie mehr Bilder grösser.

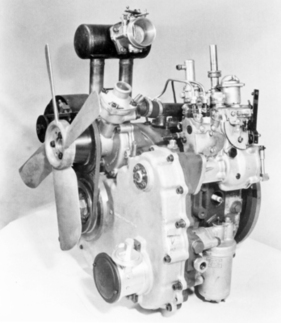

Etwas unhandlich: Einer der KP-Serienmotoren von 1962, gedacht zur Schulung der Daimler-Benz-Ingenieure. Diese Zwei-Rotor-Version testete die Kraftstoffeinspritzung

Eingeloggt sehen Sie mehr Bilder grösser.

In der frühen KP-Phase erprobte Daimler auch Einrotor-Wankel. Dieses Exemplar mit Getriebe deutet auf Straßeneinsatz hin

Eingeloggt sehen Sie mehr Bilder grösser.

Die KA-Baureihe von 1966 hatte mit 450 cm³ die kleinsten Kammern aller Daimler-Wankel. Diese Zweirotor-Version besitzt komplexe Ansaugführung und Bosch-Einspritzung

Eingeloggt sehen Sie mehr Bilder grösser.

Mit den KE-Motoren – hier ein Zweirotor – erlebten die Daimler-Tester erstmals Wankel-Antrieb im Pkw: ein völlig neues Gefühl von Laufruhe

Eingeloggt sehen Sie mehr Bilder grösser.

Die KC-Serie ab 1967 brachte weitere Erkenntnisse zum Laufverhalten. Dieser vorn platzierte Motor lief ohne üblichen Ölsumpf und mit zahlreichen Zuläufen

Eingeloggt sehen Sie mehr Bilder grösser.

Leistungsprüfstände spielten bei Daimler-Benz eine zentrale Rolle in der Wankel-Entwicklung. Dieser Dreirotor läuft hier mit offenen Auspuffrohren

Eingeloggt sehen Sie mehr Bilder grösser.

Ein Schnittmodell der K-Serie ab 1969 zeigt den höheren Lufteinlass mit Drosselklappe oben und die doppelwandige Auspuffführung unten

Eingeloggt sehen Sie mehr Bilder grösser.

Mehrrotor-Motoren benötigten zwangsläufig Zwischenwände für die Zu- und Ableitung. Hier die Anordnung für einen Dreirotor-KE

Eingeloggt sehen Sie mehr Bilder grösser.

Bei der Drehung geben die Rotoren ihre Leistung über kreisförmige, zur „Kurbelwelle“ versetzte Elemente mit großen Lagern im Inneren der Rotoren ab

Eingeloggt sehen Sie mehr Bilder grösser.

Beim Zusammenbau eines Wankelmotors entsteht Schicht für Schicht das präzise „Sandwich“ – Toleranzen an Flächen und Seiten müssen exakt eingehalten werden

Eingeloggt sehen Sie mehr Bilder grösser.

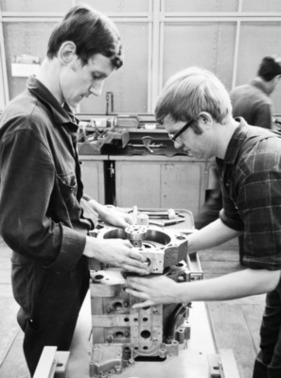

Bei Daimler-Benz wurde der Wankel nie automatisiert gefertigt, stattdessen wurden die Aggregate Stück für Stück bis zur gewünschten Rotorzahl aufgebaut

Eingeloggt sehen Sie mehr Bilder grösser.

Mit manuellem Pkw-Getriebe und Bosch-Einspritzpumpe ausgestattet, leistete dieser 5,4-Liter-KE-Dreirotor 280 PS bei 7000/min

Eingeloggt sehen Sie mehr Bilder grösser.

Beim Besuch von Journalisten im Wankel-Werk Untertürkheim posierte Rudolf Uhlenhaut mit einem teilmontierten KE-Dreirotor – er blieb dennoch ein vorsichtiger Befürworter

Eingeloggt sehen Sie mehr Bilder grösser.

Lange Ansaugrohre zum Einlass eines Dreirotor-KE gaben dem Luftstrom einen Ram-Effekt, der die Leistung im mittleren Drehzahlbereich steigerte

Eingeloggt sehen Sie mehr Bilder grösser.

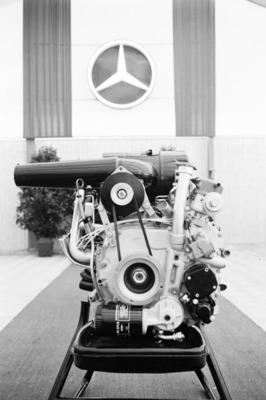

Ein spät entwickelter Dreirotor-Wankel von Daimler-Benz erhielt auf Ausstellungen Beachtung – kam jedoch nie in einem Serien-Mercedes zum Einsatz

Eingeloggt sehen Sie mehr Bilder grösser.

Für die Schau herausgeputzt: Ein 7,2-Liter-KE-Vierrrotor leistete 350 PS bei 7.500/min – viele hielten ihn für einen idealen Sportwagenmotor

Eingeloggt sehen Sie mehr Bilder grösser.

Ein schöner Tag am Bodensee als Arbeitspause für Wolf-Dieter Bensinger (links) und Felix Wankel – eine produktive Partnerschaft für den neuen Motor

Sie haben nur

1 von 28

Bilder in hoher Auflösung gesehen

Zusammenfassung

Dieser Artikel enthält folgende Kapitel

Der Mann hinter dem Motor
In Heidelberg
Forschung im Dritten Reich
Der Ur-Wankel
Wankel und Mercedes
Die Weiterentwicklung
Die K-Serien
An der Grenze des Machbaren
Das Ende der Geschichte

Geschätzte Lesedauer: 10min

Leseprobe (Beginn des Artikels)

Gesteuerte Einlassventile, Schieberventile, Motoraufladung und Direkteinspritzung zählen zu den stolzen Errungenschaften von Daimler-Benz. Wie hätte sich die Marke da dem Reiz von Felix Wankels Kreiskolbenmotor entziehen können? Sie musste ihm zumindest eine Chance geben. Daimler-Benz hatte beste Gründe, an vorderster Front jener Unternehmen zu stehen, die mit Felix Wankels Kreiskolbenmotor experimentierten. Schon lange vor dem Zweiten Weltkrieg waren manche Daimler-Ingenieure mit dem ambitionierten Tüftler aus Heidelberg bekannt. Felix Heinrich Wankel wurde am 13. August 1902 in Lahr geboren, einem kleinen Ort am Rhein im schwäbischen Süden Deutschlands, nahe der französischen Grenze [und zwei Dörfer weiter vom Europapark]. Die Schwaben, gern Ziel deutscher Witze, galten als bäurisch und eigensinnig – doch selbst Rheinländer und Berliner mussten anerkennen, dass der moderne Verbrennungsmotor von drei Schwaben perfektioniert wurde: Otto, Daimler und Benz.
