Bosch K-Jetronic flow divider - It's all in the mix

This article was auto-translated. We apologize if some words are confusing or simply amusing. Would you like to help us improve?

Created on September 30, 2022

Reading time 8min

Written by:

Sven Jürisch

Photos:

Sven Jürisch

31

Werk/Archiv

14

Sven Jürisch

31

Werk/Archiv

14

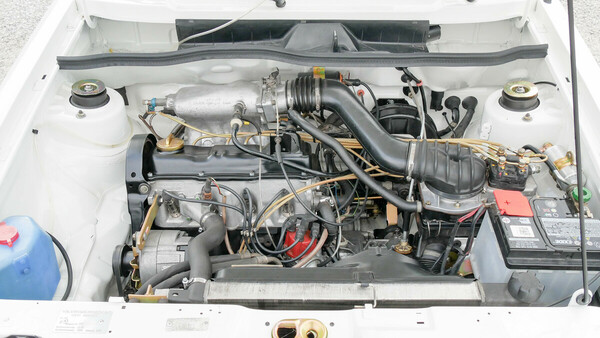

Der Motorraum eines VW Golf GTI mit K-Jetronic

When logged in, you see more images in larger size.

Elektronik siegt über Mechanik: Dank moderner Diagnosetechnik lässt sich den Fehlern in der Gemischaufbereitung auf die Spur kommen. Mitunter muss die Messtechnik dazu selbstgebaut werden.

When logged in, you see more images in larger size.

Grand Turismo Injection war die Zauberformel - Golf GTI mit neuer Einspritzung

When logged in, you see more images in larger size.

"Grand Turismo Injection" war die Zauberformel für eine freie linke Spur. Der Golf GTI war einer der ersten Kleinwagen mit der neuen Einspritzung und brachte es auf 110 PS.

When logged in, you see more images in larger size.

Spezielles Durchflussmessgerät - Die ersten Unregelmässigkeiten werden bekannt

When logged in, you see more images in larger size.

Optischer Zustand eines Mengenteiler - Oftmals wenig aussagekräftig

When logged in, you see more images in larger size.

Innenleben eines Mengenteiler - Das Zerlegen ist fundamental

When logged in, you see more images in larger size.

Reinigung des Mengenteiler im Ultraschallbad - Die Zerlegung kann fortgesetzt werden

When logged in, you see more images in larger size.

Reinigung des Innenlebens eines Mengenteiler - Der Zustand kann langsam festgestellt werden

When logged in, you see more images in larger size.

Reinigung des Steuerkolben eines Mengenteiler - Geringe Verunreinigungen führen zu Funktionsstörungen

When logged in, you see more images in larger size.

Diagnose eines Mengenteiler - Die Messung ist von verschiedene Faktoren abhängig

When logged in, you see more images in larger size.

Oberkammer des Mengenteiler - Herzstück des Mengenteiler

When logged in, you see more images in larger size.

Oberseite des Mengenteiler - Darunter befinden sich die Einstellschrauben der Differenzventile

When logged in, you see more images in larger size.

Zerlegung des Mengenteiler - Rohe Gewalt kann das Bauteil beschädigen und unbrauchbar machen

When logged in, you see more images in larger size.

Diese Druckscheiben des Mengenteiler sind aus Keramik - Extrem empfindlich und neu nicht mehr erhältlich

When logged in, you see more images in larger size.

Old but Gold - Falls die Membran intakt ist, kann sie erneut verwendet werden

When logged in, you see more images in larger size.

Blick auf die Differenzdruckventile des Mengenteiler - In der Mitte steckt der Schlitzträger samt Steuerkolben

When logged in, you see more images in larger size.

Verschleiss der Gummidichtringe - Sie sind ausgehärtet und erfüllen ihre Arbeit nur teilweise

When logged in, you see more images in larger size.

Das Herzstück eines Mengenteiler ist der Steuerkolben - Feuchtigkeit ist hier fehl am Platz

When logged in, you see more images in larger size.

Der Ventilsitz wurde durch die Korrosion beschädigt - Grund dafür sind Wasseranteil im Benzin und lange Standzeit

When logged in, you see more images in larger size.

Der Ventilsitz wurde durch die Korrosion beschädigt - Grund dafür sind Wasseranteil im Benzin und lange Standzeit

When logged in, you see more images in larger size.

Ventildüsen des Mengenteiler - In diesem Fall wegen langer Standzeit verstopft

When logged in, you see more images in larger size.

Endkontrolle des Mengenteiler - So erkennt der Fachmann ob alle Bohrungen durchlässig sind

When logged in, you see more images in larger size.

Ordnung am Arbeitsplatz - Das erleichtert den Zusammenbau

When logged in, you see more images in larger size.

Schmutzfänger des Mengenteiler - Durch das Einsetzen von Reinigern setzt sich das Sieb schnell zu

When logged in, you see more images in larger size.

Ersatzteilbeschaffung - Inzwischen sind einige davon Nachbauten

When logged in, you see more images in larger size.

Der Mengenteiler kommt auf den Prüfstand - Diese Anlage ist ein Unikat

When logged in, you see more images in larger size.

Der Mengenteiler kommt auf den Prüfstand - Diese Anlage ist ein Unikat

When logged in, you see more images in larger size.

Die Mengenvergleichsmessung - Testlauf der Mengenteiler

When logged in, you see more images in larger size.

Check der restlichen Komponenten - Dies bildet den Abschluss der Arbeit

When logged in, you see more images in larger size.

Überholte Mengenteiler hat Stefan Woltering mitunter auf Vorrat. Diese können je nach Fahrzeugmodell bis zu 3.000 Euro kosten.

When logged in, you see more images in larger size.

Alles sauber? Mit ruhigem Leerlauf und idealer Einstellung wird das Abgas des Oldtimers deutlich sauberer, und der Kraftstoffverbrauch sinkt.

When logged in, you see more images in larger size.

Mercedes-Benz M117 Motor mit Bosch K-Jetronic

When logged in, you see more images in larger size.

Porsche 924 (1975) - mit Bosch K-Jetronic

When logged in, you see more images in larger size.

Porsche 924 (1975) Motorraum - mit Bosch K-Jetronic

When logged in, you see more images in larger size.

Porsche 928 (1982) - mit Bosch K-Jetronic

When logged in, you see more images in larger size.

Audi 80 (1974) Motorraum - mit Bosch K-Jetronic

When logged in, you see more images in larger size.

Audi 80 (1974) - mit Bosch K-Jetronic

When logged in, you see more images in larger size.

Audi 200 5T (1981) - mit Bosch K-Jetronic

When logged in, you see more images in larger size.

VW Golf GTI (1974) - mit Bosch K-Jetronic

When logged in, you see more images in larger size.

Porsche 928 S (1982) - Mit Bosch K-Jetronic

When logged in, you see more images in larger size.

BMW 2002 (1973) - mit Bosch K-Jetronic

When logged in, you see more images in larger size.

Mercedes-Benz 350 SL (1977) - mit Bosch K-Jetronic

When logged in, you see more images in larger size.

Mercedes-Benz 500 SL (1983) - mit Bosch K-Jetronic

When logged in, you see more images in larger size.

Mercedes-Benz 500 SL (1989) – mit Bosch K-Jetronic

You have only

1 out of 45

images seen in high resolution

Summary

From the mid-seventies, fuel injection systems replaced carburetors for mixture preparation. The Bosch K-Jetronic in particular was widely used. However, as they get older, these systems tend to cause problems and can bring many an oldie to a standstill. This service article explains where they tend to jam and what you can do about it.

This article contains the following chapters

Prone to defects with age
Troubleshooting on the vehicle
Upper and lower chamber
Puzzle for fine motor skills
The overall system must fit

Estimated reading time: 8min

Preview (beginning of the article)

Lower fuel consumption, more power and greater reliability were what customers wanted from the cars of the 1980s. Fewer and fewer customers wanted to put up with the shortcomings of poorly maintained carburetor systems, especially if they owned a luxury-class vehicle. After various attempts - such as the Kugelfischer injection system in the BMW 2002 Turbo - Bosch set about developing a system that was scalable for all common engines. It had to be robust and reliable, inexpensive to manufacture and, of course, meet the manufacturers' requirements for improved efficiency and reliability. The result was the K-Jetronic, which made its debut in the Porsche Turbo and the VW Golf GTI.
